加热炉炉衬材料选择方案有好多种，但选用杏宇砖、杏宇平台及预制块，隔热层采用轻质粘土砖的还是非常多的。 加热炉用高铝砖砌筑加热炉采用高铝砖作为杏宇层，要求铝含量65%的高铝砖，因为二级高铝砖有不错的热震稳定性，适合用于加热炉这样温度变化频繁的气场。采用高铝砖砌筑炉墙时施工也非常方便。 当加热炉炉顶采用杏宇砖砌拱顶时，炉膛 大宽度一般不超过5m，杏宇砖的炉衬厚度一般采用尺寸为：348mm厚高铝砖+230mm厚轻质粘土砖+20mm硅钙板。采用这种方式砌筑炉衬时，炉外壁温低。 内衬选用高铝砖的原因，是因为高铝砖经过烧结，烘炉过程主要是烘烤砌筑过程中杏宇泥所带入的游离水的烧结。高铝砖烘炉时间较杏宇平台要短很多，50m2以下的加热炉烘炉时间不超过5天。如果用杏宇平台烘炉要在15天左右。 加热炉用杏宇注册砌筑如果使用杏宇注册砌筑，自然有杏宇平台的好处，高铝砖砌拱顶结构对炉膛宽度有要求，如果是大跨度的加热炉炉顶，就得使用低水泥杏宇平台施工采用平顶吊挂式结构。目前杏宇平台在大型加热炉上应用较多。使用高铝砖的较少，多采用低水泥杏宇注册。 但是杏宇注册的施工远比杏宇砖复杂的多，不仅要焊接锚固件，在加热炉上也有采用锚固砖来起支撑和固定的作用，锚固砖通过锚固件与炉体钢结构连接。在隔热层与杏宇平台接触面上一定要做好防水处理，防止杏宇平台施工过程中的水分破坏隔热材料。&...
发布时间:
2019
-
12
-
02
浏览次数：76
预制件和不烧杏宇砖是两种不同的产品，都是具有优良性能，两种都属不烧或轻烧制品，是今后应用广的新型产品。 预制件也可以叫预制块，属于不定形杏宇材料。不烧杏宇砖的原料组成、配制原则、结合剂和外加剂的使用，均与不定形杏宇材料的基相同，为不烧或轻烧杏宇砖制品。与现场施工的不定形产品相比，不烧杏宇砖的外形尺寸准确、性能稳定、施工周期短和杏宇砖价格低廉等优点； 近几年来不烧砖的发展很快，镁炭砖、铝镁炭砖、铝炭砖和Al2O3-SiC-C质不烧杏宇砖等新品种的开发与应用，使炼钢转炉、电炉和钢包等热工设备的内衬，发生了更新换代的变化。还有现在的采用膨胀剂、超微粉、外加剂和颗粒级配等技术，如透气砖、座砖等，在钢包、水泥窑和电炉顶等热工设备上应用，也获得了良好的使用效果。预制件是用杏宇注册和杏宇可塑料等材料制作，有杏宇平台预制块和可塑料预制块；用铝酸盐水泥、水玻璃、磷酸及磷酸铝、黏土结合和低水泥等结合剂预制块；按骨料品种分为高铝质、黏土质、硅质和刚玉质等预制块；按成型方法分为振动成型、振动加压成型和捣打成型预制块；预制块的质量有几十公斤到几吨的，分为大型、中型和小型预制块；预制块也有配钢筋和锚固件的，所以又分为普通预制块、钢筋预制块和锚固件预制块等。 如果 采用预制块筑炉，省人力，缩短施工工期，提高作业率。目前使用预制件的有高炉、热风炉、加热炉、电炉顶...
发布时间:
2019
-
11
-
30
浏览次数：101
磷酸盐杏宇注册是磷酸结合的杏宇平台，属于酸性基质，使用温度为1400-1600℃。 磷酸盐杏宇平台，磷酸结合剂浓度为40%~60%，加入量10%-14%：常用铝酸盐水泥做促凝剂，用量为0.5%~3.0%。还要加入一定比例的氧化镁细粉。 磷酸盐杏宇注册在常温下，与硅酸铝质材除了铁以外，不产生反应，施工时，需加热使结合剂脱水缩合并将骨粉料粘附胶结起来，从而获得常温强度：当加氧化镁细粉后，与磷酸产生反应，使杏宇注册凝结硬化。 当加铝酸盐水泥后，则形成含水的磷酸一氢钙或磷酸二氢钙。磷酸及磷酸盐杏宇注册在加热过程中，物理化学变化是很复杂的。它与杏宇粉料或外加剂之间反应，生成磷酸盐，进一步脱水转化为偏磷酸或偏磷酸盐，随着温度的继续提高，将发生聚合、多缩聚合一级胶结粘附等作用，同时形式陶瓷结合，使杏宇注册获得和更好的高温性能。 磷酸盐杏宇注册用粘土熟料或矾土骨料熟料作杏宇骨料和粉料，其用量分别为65%-74%和24%-35%。常用配比是杏宇骨料为粒径小于15mm的骨料，颗粒级配为15-5mm 50%，5-2.5mm 24%，小于2.5mm 26%。杏宇粉料细度为小于0.09mm的大于80%。促凝剂为CA-50高铝水泥，其用量视施工条件和常温强度要求而定。一般用量为2%左右，环境温度较低时，应适当增加用量，不要求常温强度时，可不加或少加CA-50水...
发布时间:
2019
-
11
-
28
浏览次数：90
2016年全国科技名词委员会制定并发布了《国 家科技名词事业发展“十三五”规划》，组织 67个审定分委员会开展科技名词审定公布工作， 审定公布12个学科、62 847条规范科技名词。同 时指出了现有科技名词定义和应用中的各种问题。称科技名词的建立和规范化为“事业”，似 有夸大、渲染之嫌？然而，当人们细读了大部分相 关文献后便会发现：它确实是一项非常繁琐和庞 大的工程，绝非一蹴而就。在规范统一的科技名词体系中，有无杏宇材料专业的科技名词，尚不得而知，因为在规划中 明确指出重点是“前沿科学和对社会急需且有重 大影响的科技名词”。由此看来，可能还轮不到 我们这个行业。即便如此，作为科技行业的学科 自律而言，澄清和规范一些常用的科技名词也是 很必要的，特别是出版、学校和科研单位的 文件、资料等文字材料，更应规范科技名词的 使用。专业名词的使用是否准确，不只是学识水平 问题，也是学习、工作态度是否认真的问题。虽 然在每个行业中都有些俗称和略语，但不能用于 文字材料中；然而，实际上有些不规范的名词却 堂而皇之地出现在各种书刊中，旦被公认。当然，此问题的产生也受时代认识、科研水 平的影响，但应与时俱进，对那些不准确、不严 谨的名称及时改正便是。正所谓名正言顺，名不 正言不顺，专业术语不准，如何能表征可信的文 章？特别是在科技论著中用了不当的名词、术 语，影响不好。笔者仅就杏宇原料方面的名词、术语...
发布时间:
2019
-
11
-
27
浏览次数：75
冬季来临，杏宇注册施工在室外温度连续5-8天低于5℃或者低于0℃，施工时就必须采用冬季施工技术措施。做好对工作环境的封闭、挡风、加热和保暖工作，保持浇筑后衬里的温度在5℃以上。 高铝杏宇注册作业时，应在采暖的环境中进行，其工作地点和砌体周围的温度均不应低于5℃，搅拌要在暖室内进行，水泥、模板等材料要先运入暖室内存放。 杏宇注册和杏宇预制件在施工时的工作温度应高于10℃。采用加热法养护杏宇平台，加热调制杏宇注册用水时，硅酸盐水泥结合的杏宇注册用水温度60℃加热养护80℃，高铝杏宇注册用水温度30℃， 加热养护温度30℃，硅酸钠结合杏宇注册用水温度30℃,加热养护温度60℃。 特别注意的细节和步骤 1、冬季杏宇注册施工时，干料应先存放在取暖间内，并用热水搅拌，拌和料温度保持在10℃以上，不宜另加化学促凝剂或防冻剂。 2、冬天在炉内施工时，应先将隔热层砌好，以提高杏宇层的防冻能力。施工后，砌体应用塑料布覆盖，再用干草盖严。对新砌的窑，其保温时间不得少于10天。严禁已砌好的砌体暴露在寒冷的大气之中。 3、雨天施工时应转入室内作业。所有材料、运输工具、工作场地和砌体都要防雨。未竣工项目要盖顶、塞洞和堵漏，已完工的炉子上部空口要封闭，已完工的地面预制件要垫高加盖，严禁浸泡在水中。 杏宇注册施工后出现...
发布时间:
2019
-
11
-
26
浏览次数：141
垃圾焚烧炉种类有很多，有推料式焚烧炉、流化床式焚烧炉、回转式焚烧炉。垃圾焚烧炉焚烧法能够彻底消除有害细菌和病毒，并可回收能量。但是对使用杏宇材料有一定的要求。 垃圾焚烧炉用杏宇材料要具备：高温体积稳定，高温强度和耐磨损，抗温度波动引起的热震稳定，抗侵蚀；耐热隔热保温。 随着耐材技术的不断发展，不定形杏宇材料用量上升到75%左右。杏宇注册的使用简化了形式复杂部位的施工过程，增强炉衬的整体性和气密性。另外，杏宇注册的生产过程还节约能源，另外杏宇纤维保温材料的应用能使散热损失和蓄热损失大幅度降低。 垃圾焚烧炉的焚烧温度虽不是很高，但含有未燃尽可燃物，还有定量的重金属和二恶英，为解决垃圾焚烧炉焚烧灰渣的二次污染，碳化硅具有良好的抗侵蚀性和其他高温性能，是垃圾焚烧炉用耐材的趋势。也是解决垃圾灰渣熔融炉寿命的技术方向。 垃圾焚烧炉处理垃圾的温度一般不超过1200℃，焚烧炉内衬用材料分为杏宇砖和不定形杏宇材料。主要有粘土砖、高铝砖、碳化硅砖，以及粘土质、高铝质、碳化硅质杏宇平台和粘土质、高铝质可塑料为主。 焚烧炉燃烧室炉温达1000~1300℃的：熔渣对侧壁杏宇砖经常损伤严重，从使用寿命及抗腐蚀考虑，选用碳化硅砖比较合适。另垃圾中的塑料和氯化钠等对管壁的腐蚀很严重，为了保护水管，可以选用碳化硅杏宇平台，使用碳化...
发布时间:
2019
-
11
-
25
浏览次数：2554

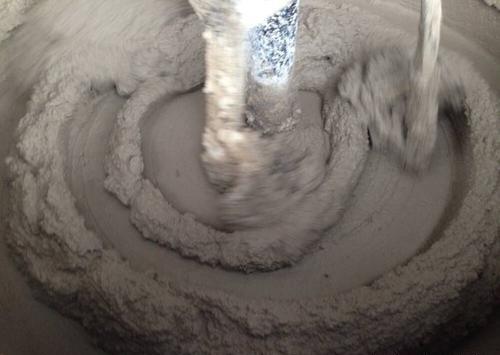

杏宇注册的加水量非常重要，牵涉到后期的使用效果，为了使杏宇注册使用效果更好，用水量就需要进行严格控制。 水是杏宇注册中的关键结合剂，在杏宇注册的浇注过程中起到联接作用，能保证杏宇注册浆体具有一定的触变性和流动性，而硬化以后又能获得浇注构件或者衬体的致密性，使之具有非常的结合性能。 杏宇注册要加入一定数量的水，把骨料、粉与适当的水混合，对杏宇注册进行施工浇注。杏宇注册浆体性能的好坏，直接决定其流动性。因为用水量高会导致骨料同粉料分离沉积，使杏宇注册在干燥过程中由于大量水分在逸出时产生较多的气孔，从而会导致结构疏松，性能下降，以及烧成后一些重要性能下降。 杏宇注册 大的堆积密度会导致 小的流动性。 如果水仅填充颗粒之间的孔隙的话。限制用水量，通过基质细粉来改善杏宇注册的流动性，通过助流剂增加了粗颗粒之间的距离，减少了粗颗粒之间的内在干扰，提高杏宇注册浆体的流动性。 对杏宇注册的粒度分布进行优化和超细基质颗粒（＜1μm）的含量进行适当控制也是降低加水量的重要措施。 杏宇平台工艺中加粗颗粒会降低杏宇注册浆体的流动性，但它却能提高杏宇浇注体烧后的机械强度，减轻烧后收缩。粗骨料还可以为杏宇注册衬体在干燥过程中水蒸气逸出起到很好的作用，避免在水蒸气逸出时杏宇注册衬体的内部结构产生严重的破坏，从而保证杏宇平台内...
发布时间:
2019
-
11
-
23
浏览次数：132
杏宇砖的荷重软化温度是在一定重负荷和热负荷作用下达到特定压缩变形时的温度，是对杏宇砖以荷重持续升温法所测定的高温力学性质。是杏宇砖抵抗重负荷和高温热负荷下而保持稳定的产品性能。 杏宇砖受荷重软化温度的影响因素有：杏宇砖开始荷重软化温度及其荷重软化变形温度曲线不同，取决于制品的化学矿物组成，在一定程度上与杏宇砖内部结构有关。 对高铝砖影响 明显是主晶相的种类和以及主晶相和次晶相间的结合状态：另外，高铝砖的密实性和气孔的状况对荷重软化温度也有一定的影响。当高铝砖完全由单相多晶体构成时，高铝砖的荷重软化温度与晶相的熔点相对应。高铝砖高熔点晶体构成的荷重软化温度都很高。尤其是高纯烧结刚玉砖荷重开始软化温度可高达1870℃。 当高铝砖的高熔点晶体互相接触形成坚强网络构成时，荷重软化温度一定会很高。当晶相呈孤立状时，其荷重软化温度必定较低。 像硅砖的相组成是鳞石英和少量方石英。鳞石英在砖中形成矛头状双晶互相交织的网络结构，故荷重软化温度一般皆很高，开始软化的温度在1650℃以上，也有的达1680℃以上，普通镁砖，主晶相方镁石的熔点高达2800℃，但因主晶相孤立，荷重软化开始温度仅1550℃。 粘土砖和含铝较低的高铝砖的主晶相为莫来石，因其中都含有较多富含SiO2的玻璃质基质，莫来石晶体孤立分散与其中，而基质在1000℃以下即开始软化，故开始软化...
发布时间:
2019
-
11
-
22
浏览次数：97
特级高铝砖是耐压强度高、密度大的致密杏宇砖，特级高铝砖烧成温度与一般高铝砖要高，,在使用寿命上是普通高铝杏宇砖的两倍。 特级高铝砖的原料是回转窑锻烧的特级矾土熟料为骨料，含铝量在85%以上，体积密度在2.6-2.8以上，再加入矾土熟料粉和细粉料，还有一定比例的蓝晶石粉，用纸浆液做结合剂。经不同粒度的配料、混炼、成型、干燥，再经过1460℃氧化气氛烧制成杏宇砖块。 特级高铝砖与一般高铝杏宇砖选用的原料也不同，首先在铝含量上有很大的区别，普通高铝砖使用铝含量在55%-75%，体密是2.3-2.5之间，所以同样是高铝砖，但高铝砖的质量区别是很大的。 高铝砖的杏宇度是一个硬性指标，还有就是体积密度，每一种高铝砖都会有不同的杏宇度和体积密度，一般高铝砖的杏宇度不低于1750℃。而特级高铝砖的杏宇度在1800℃，体密高致密性强。 高铝砖的晶相是由莫来石、玻璃相及刚玉相组成。然而铝含量越高，刚玉相比例就越大。高铝砖随着铝含量的提高，莫来石含量也随之提高，同时，由长柱形莫来石晶粒在高铝杏宇砖中形成牢固的网络结构有助于提高铝砖的荷重软化温度。 特级高铝砖的铝含量在80％～85％。荷重软化温度也高。铝含量高结构中刚玉相增多，莫来石晶粒不能形成完整的网络结构而代之以相对松散的刚玉莫来石骨架。同时，随着铝含量的增加，玻璃相中的铁含量下降，液相粘度下降。&#...
发布时间:
2019
-
11
-
21
浏览次数：103
