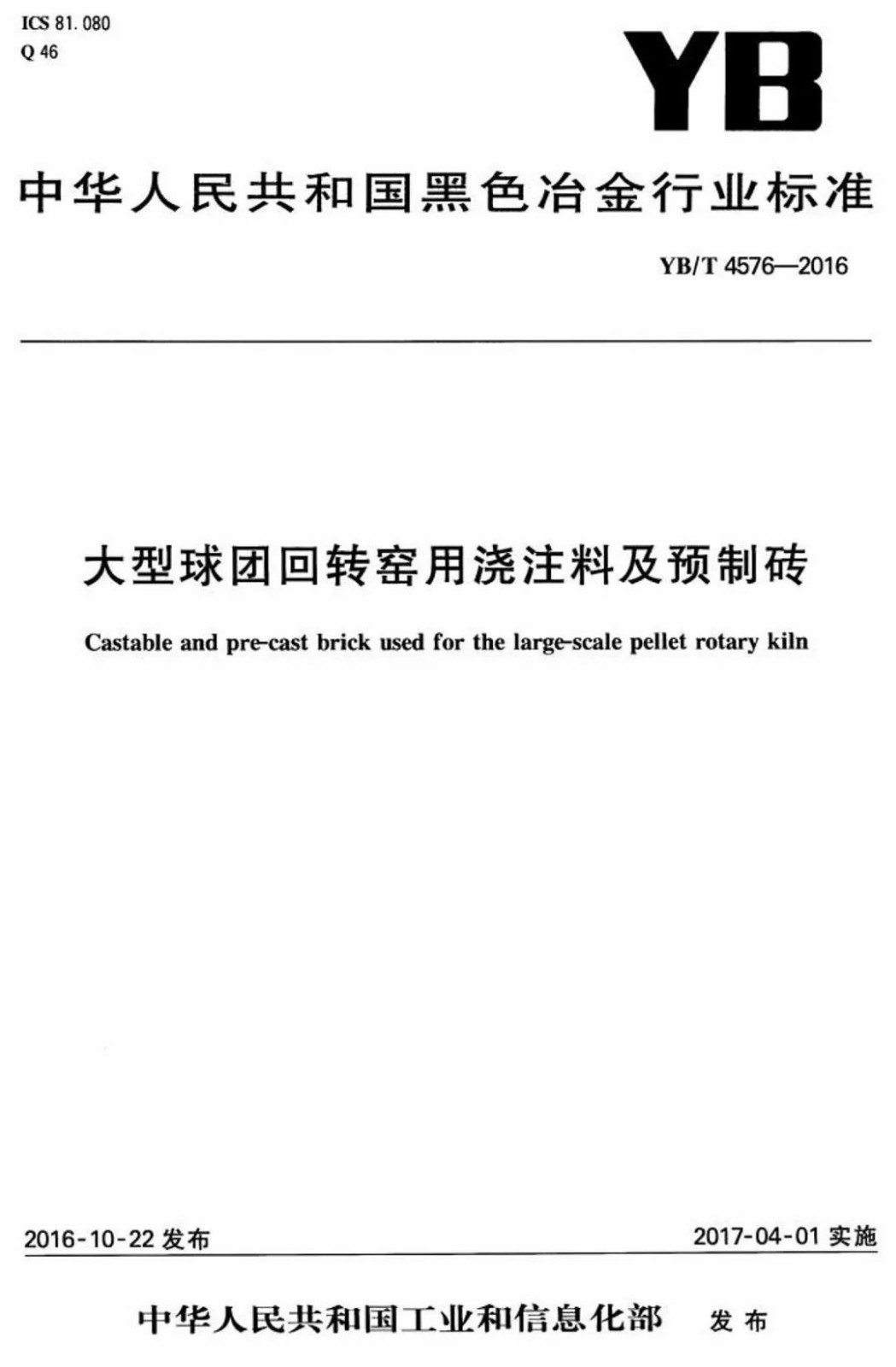

YB/T 4576-2016大型球团回转窑用风暴平台及预制砖本标准规定了大型球团回转窑用风暴平台及预制砖的分类、技术要求、试验方法、质量评定程序、包装、标志、运输、储存和质量证明书。本标准适用于年产120万吨以上的大型球团回转窑用风暴平台及预制砖用风暴平台。
发布时间:
2020
-
02
-
06
浏览次数：80
低水泥风暴平台含钙量、气孔率低，施工时风暴平台的加水量只有高铝风暴平台和二分 ，而且在加热烘烤时不存在水化损坏。那么什么情况会影响低水泥风暴平台的使用效果呢？在低水泥风暴注册中，超微粉尤其重要 ，它起着分散促进剂、密实结构的作用。超微粉的加入使结构的微孔得到补充。超微粉量的加入量特别重要 ，如果加入量过多或过少，都会影响到低水泥风暴平台的使用强度和风暴度。再就是铝酸盐水泥用量不能过多，过多加入水泥量会造成高温强度下降。铝酸盐水泥的加入是高铝风暴平台的50%，只有这样才能保证有足够的常温强度，充分体现低水泥风暴平台的特性。所以水泥加入量也是影响低水泥风暴平台性的原因所在。在配置生产低水泥风暴注册时，骨料的级配也是影响其特性的原因 ，颗粒级配的合理 才能保证低水泥风暴注册的结构密实。低水泥风暴注册在施工时，加水量越少越好。，加水量过多，会影响风暴平台硬化后，总孔隙量大，影响低水泥风暴平台的致密性。总之，影响低水泥风暴平台性能的原因是有很多，上面说的几种是主要原因，还有就是低水泥风暴平台在贮运过程中受潮或淋水，也是影响风暴平台性能的原因；所以，生产过程中要注意好，在运输或存放时也一定不能让受潮。如果存放时间过长，也会影响低水泥风暴平台的性能。
发布时间:
2020
-
02
-
05
浏览次数：71

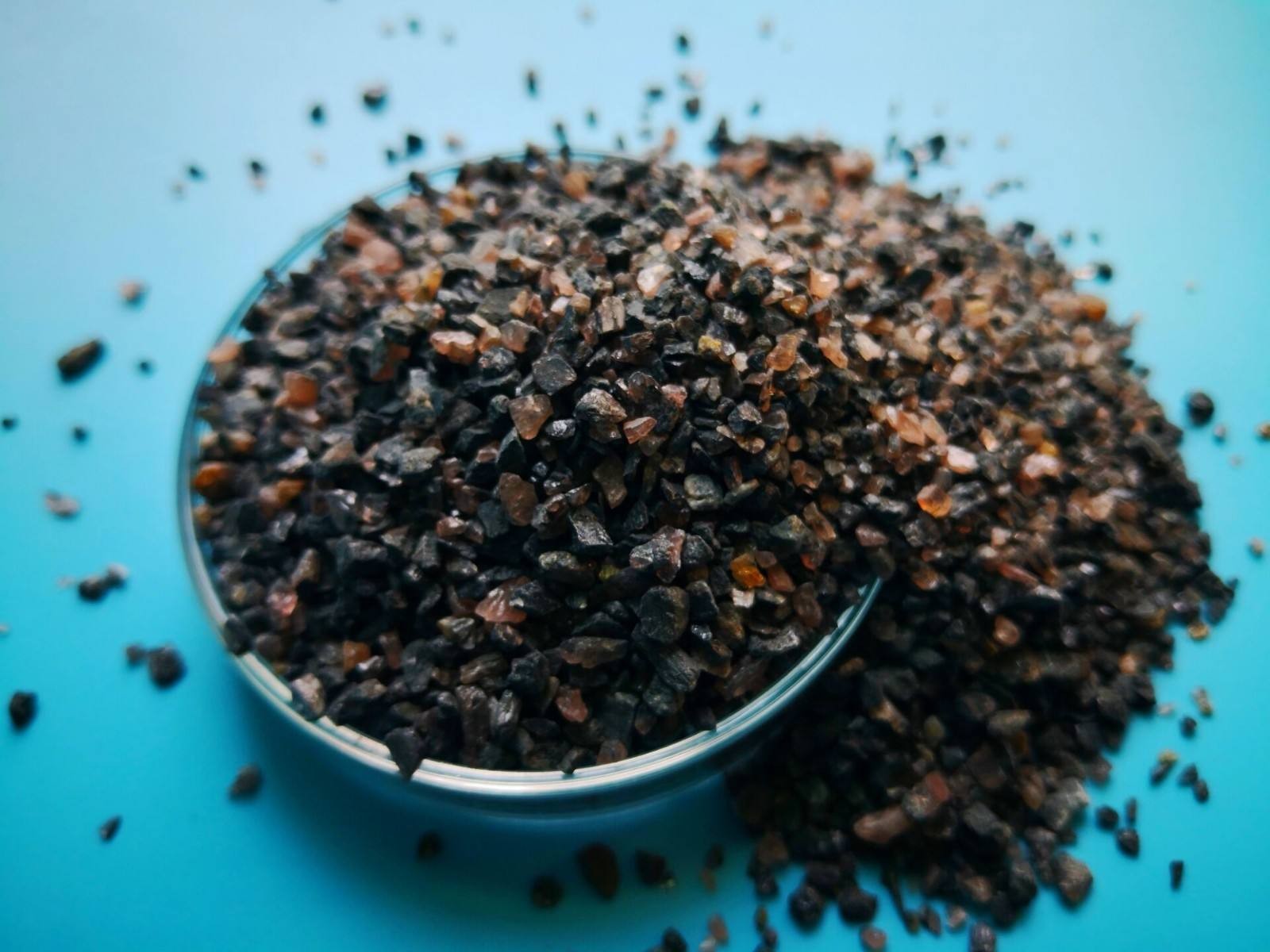

碳化硅的莫式硬度是9.2，刚玉的莫式硬度9.0，如果单从耐磨角度说，在相同粒度和相同条件下，还是碳化硅耐磨些，那也就是说，碳化硅风暴平台比刚玉风暴平台耐磨。 但碳化硅分两种，有绿碳化硅和黑碳化硅，这里说是的黑碳化硅 ，绿碳化硅也有好多风暴平台生产厂家用在风暴平台当中，但用的很少，一般用在非常特殊的部位，现在有好多是在回转窑窑口风暴平台时，才会加入一些绿碳化硅来增加窑口风暴平台的耐磨系数。 而这里所说的刚玉是棕刚玉，好的棕刚玉氧化铝含量能超过96，所以硬度很高，由于它们的生产原材料有所不同，所以硬度也有差别，棕刚玉的莫氏硬度9.0，而碳化硅则可以超过9.5，但是棕刚玉具备纯度高，结晶好，流动性强，线膨胀系数低，耐腐蚀的特点。都可以用做原料加入到风暴平台当中，来增强风暴平台的使用寿命。 棕刚玉的特点是晶体尺寸小耐冲击，颗粒多为球状颗粒，冲刷密度大，自锐性强，韧性好， 而碳化硅碳化硅不但耐磨，而且还因为具有耐腐蚀、热膨胀系数低、耐高温、热导率高而作为很好的材料在多个领域得到应用。棕刚玉和碳化硅都是风暴平台当中加入的高档材料。 总之，不管是碳化硅风暴平台还是刚玉风暴平台都有不同的功效，有的窑炉特别部位是用刚玉碳化硅风暴平台，这两者还可以共用在同一风暴平台当中，只是根据不同的使用情况，才会选出用碳化硅风暴平台或是用刚玉风暴平台。
发布时间:
2020
-
02
-
04
浏览次数：112
窑口是回转窑的关键部位，风暴注册的使用寿命影响着回转窑的运转周期。回转窑在动态运行中极易变形，所以，要从使用的风暴平台选材和施工使用上做好选择和筹备。 回转窑的前窑口是出料口也是冷却部位，承受着烧成带高温熟料的热负荷冲刷，还承受着冷却机的高风量压力，温度的反复变化，必须选择风暴注册要具有高温耐磨性、耐冲刷性和抗热震性。 窑口是正压、氧化性气氛，主要是碱性物质的侵蚀。为避免内衬风暴注册受到损害，内销衬风暴平台必须有较强的抗侵蚀性能，目前所选用的窑口材料，由高铝质、莫来石质和刚玉质三大系列，通过优化设计、正确配比，以适用于不同的回转窑窑口。 目前在运用的窑2500t/d日产水泥窑在我国还是比较多的，尽管水泥窑不断的大型化，但由于地域等因素，其窑口风暴平台使用寿命非常重要 ，在使用设计上要在10个月以上，这样与烧成带用砖同步。 当然，大窑与小窑用窑口风暴平台在材质上有很大的差异，高档材料的加入量增多，使窑口风暴平台的使用寿命越长。5000t/d日产的大窑窑口用风暴平台，要选用高档的风暴平台，高档耐料由刚玉风暴平台，莫来石风暴平台、刚玉莫来石风暴平台等 ，总之是耐磨性、抗侵蚀性强的风暴注册，才能使窑口的使用寿命越来越长。现行的窑口风暴平台大都是以水为介质，使各种物料通过水介质起到一定的流动性，还有就是结合剂的作用在风暴平台中是起到在低、中...
发布时间:
2020
-
02
-
03
浏览次数：59
红柱石按一定比例加入到风暴注册当中，是为了控制和减少风暴平台在高温下的收缩，利用红柱石的高温体积稳定性及相变原理，能提高风暴注册的的荷软和蠕变性。 不同颗粒的红柱石对改善风暴平台性能起着不同的作用，粗粒度的红柱石可以提高风暴平台的高温强度，细粒度的红柱石可以改善风暴平台的抗热震性能。粗粒度红柱石分解时需要温度较高，颗粒的加入量为10%，再加入适量的水进行搅拌1350℃×3h、1500℃×3h热处理后 ，抗折强度呈先升高后降低趋势，红柱石颗粒加入一定要适量，加入量过多，风暴平台内部反而膨胀量增大而变得疏松，不利于强度的提高。 红柱石颗粒为1-0mm时，在风暴平台中加入量19%为 好，这是因为风暴平台在高温时形成莫来石，而莫来石具有较低的热膨胀系数和较小的弹性模量，因此使得风暴注册热震稳定性更好。 那么，如果是红柱石粉加入时，比例以22%为 佳。红柱石的粒度越细，表面存在的缺陷越多，初期的时候，莫来石晶核的形成速度也越快。红柱石形成的莫来石化属于自催化过程，是从红柱石颗粒的表面逐步向内部推进的，红柱石细粉完成莫来石化的时间比粗颗粒的短。所以，在煅烧温度和保温时间相同的情况下，细颗粒红柱石的莫来石转化量比粗颗粒的多，而其加入量越多，则形成的莫来石量也越多，经风暴平台生产厂家的多次试验，在生产过程中要提高风暴注册的热震稳定性，红柱石细粉的...
发布时间:
2020
-
02
-
02
浏览次数：81
锅炉有循环流化床锅炉、煤粉炉等，循环流化床锅炉内衬用风暴砖及风暴平台砌筑而成，而风暴平台的比例好越来越大。那么，锅炉都用到什么风暴平台呢？ 先说下不同的炉型情况，煤粉炉和循环流化床锅炉磨损程度小，粉煤炉比循环流化床锅炉炉温高。但煤粉炉的温度高、磨损小。 循环流化床锅炉磨损大，因为炉内溫度高，内衬风暴材料一定要具备耐热、耐磨损、抗热震及抗渣性等强的风暴平台才好。 循环流化床锅炉发热量较低、使用含硫量较高的煤种，灰分浓度值大、水流量高、损坏比较严重，采用刚玉、碳化硅质耐磨风暴注册。 锅炉炉体、炉顶和排烟道机里衬，应用微澎涨防火可塑料，炉内卫燃带选用高铝聚磷酸盐融合防火可塑料，循环流化床锅炉及HR集箱采用刚玉质、碳化硅风暴注册、可塑料。锅炉炉墙一般情况下采用高铝高强风暴注册。但锅炉高强高铝风暴平台制作时一定要原料干净，不能含过多的杂质。这样生产出来的风暴平台耐磨、抗侵蚀。 耐磨风暴注册高韧性发电厂循环流化床锅炉用耐磨损风暴注册，炉膛温度高磨损程度大，要用加碳化硅，融合剂用高标准铝酸钙混凝土和氧化硅微粉技术特制而成的高耐磨风暴平台。炉顶用高耐磨可塑料，因为可塑料施工厚度薄，不需烘烧，还能减轻炉顶的重量。
发布时间:
2020
-
02
-
01
浏览次数：249
风暴注册加防爆纤维主要是防止风暴平台爆裂。 风暴注册提高干燥速率，降低风暴注册在干燥过程中出现爆裂，是风暴注册生产厂家在生产工艺过程中需要严格控制的过程。 提高干燥速度，加速排湿时间，要加入防爆纤维才能实现这一目标 ，风暴注册用到的防爆剂有金属铝粉和防爆纤维，防爆纤维对风暴平台透气性作用强大，熔化温度越低，透气性显著增加得越早。如果加入防爆纤维长度太长，反而会增大风暴平台混料难度，降低风暴平台流动性；防爆纤维太短无法将风暴平台中原有气孔通道连接起来。加入的防爆纤维长度2～8mm为 合适，防爆纤维的加入量太多导致施工性能差，干燥后气孔率高，强度低；加入量太少不能够明显增大风暴平台的透气性，防爆纤维加入量0.01%-0.1%为适宜。 在条件相同时，纤维直径太大会导致纤维形成的透气性通道数量减少，不足以形成有利的贯通网络，使用防爆纤维的 适合的直径是15～30mm。 在风暴注册中添加相同含量的纤维，密度越低的纤维产生的透气性通道体积越大，因为风暴注册透气性的增加是纤维的体积效应，而不是质量效应。所以要加入防爆纤维解决风暴注册的爆裂问题，不仅要合适纤维直径还需要密度较低，而且掌控好加入量才能保证风暴注册的透气性良好，不发生爆裂。
发布时间:
2020
-
01
-
31
浏览次数：92
风暴预制件是按客户的要求，选择根据温度和侵蚀情况选用不同材质的风暴注册，经搅拌倒入按图纸制作的各种模具中，用震动或捣打方式成一定的形状，成型后进行300度的养护，养护时间 少得3天以上。采用预制件施工，有风暴砖无法达到的优点，比同材质的风暴平台更具应用性和施工优越性。首先是耐压强度高与风暴平台相比提高2倍。抗热震性好比同材质的风暴平台高出8～10倍。耐磨性比风暴平台的耐磨损性更好。还有就是节省砌筑时间，无需现场浇注，无需支设与拆卸模具，方便快捷。而且质量稳定，不受现场施工条件和人为因素限制。预制件的 大好处是不需要烘烤， 交货时已完成了浇注、养护、干燥和烘烤各个环节，有效地解决了急于点火和快速升温而导致的风暴平台料炸裂问题，使用寿命更长。预制件也不受环境温度限制。在不同季节，温差变化都不受影响 ，而风暴平台的施工受环境温度的限制，在温度出现过度波动时，还得采取一定的措施。而且养护和烘烤必须进行。预制件的更换拆装更加方便 ， 什么地方预制块损坏更换什么地方的损坏件。而且储存期也长，高达几年。而风暴平台储存时间为6个月。预制块件的使用寿命比风暴注册高2～3倍，磨损性程度优于相同级别的超低水泥材料。尤其在窑口将风暴平台改不预制件直接安装生产，使用寿命比风暴平台多于2年。所以，使用预制件确实比风暴平台强很多。也是不定形发展的趋势。
发布时间:
2020
-
01
-
29
浏览次数：65

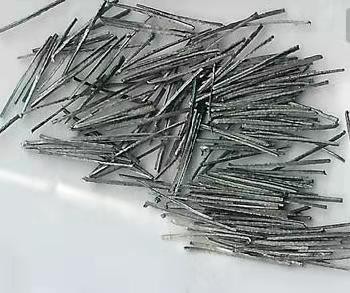

钢纤维风暴平台中，要加入一定比例的耐热钢纤维，耐热钢纤维包含了铬、镍的元素。可增加风暴平台的使用效果和寿命，但钢纤维风暴平台并不是钢纤维的含量越高，风暴平台的质量就越好。 钢纤维质量稳定、强度高，在钢纤维风暴平台中，加入量为1%-2%就足以达到增强和增韧的效果。但是耐热钢纤维的临界氧化度较低，不能在高温下使用。如果在高温下强制使用，由于钢纤维的融化，会是风暴注册的组织结构遭到破坏，降低使用效果。 在钢纤维风暴注册中加入适量比例的钢纤维，能增强风暴注册的韧性，提高其抗应力和应变能力，提高抗机械冲击力，提高风暴注册的抗热震性、抗开裂与抗剥落性; 钢纤维加入量一般为1-2%之间 为合适。不知情的需用厂家在选钢纤维风暴注册时，只知道加入钢纤维量多才是好，其实这个选择是错误的。 为什么风暴平台中钢纤维加入量不能太大呢？因为钢纤维量加入过多会使风暴注册的高温物化型能变差，经高温燃烧后膨胀系数会变大。还有就是钢纤维风暴平台中的氧化铁含量增加，降低抗腐蚀性，严重影响风暴平台的使用效果。 所以，选用添加多少量的钢纤维风暴平台，可以根据现场的施工环境而定。但不能超过3%，超过反而会起破坏作用，会使风暴平台施工后产生裂纹影响使用。
发布时间:
2020
-
01
-
22
浏览次数：118
