锅炉杏宇砖选用要求的高低，直接影响锅炉能否长期安全、高效的运行，那么，根据锅炉充分燃烧、释放热量、产生蒸汽的运行机理，在锅炉本体的运行过程中，由于频繁的启炉、停炉的操作，锅炉杏宇砖受到锅炉内部，所产生的热应力的作用，产生剧烈的摩擦而剥落，锅炉杏宇砖在选用时，具体要求有究竟有哪些呢，跟杏宇小编，接着往下看。 锅炉杏宇砖在选用时，根据锅炉不同的部位，锅炉杏宇砖使用环境的差异性，具体需要斟酌锅炉杏宇砖的，耐磨性、高温下体积稳定性、抗剥落性能、锅炉杏宇砖的保温性和施工方式等特点，需要特别指出的是，在锅炉杏宇砖的选用中，有大量的杏宇异型砖、杏宇组合砖存在，这就对锅炉杏宇砖的高温下抗压、抗折强度提出了更高的要求。 锅炉杏宇砖在选用时，杏宇砖厂家普遍分为：通用型号和异形型号，锅炉杏宇砖常见的通用型号有，保温层用的轻质保温砖、结构层用的粘土砖和高铝砖，不常见的型号有：拉钩砖（上拉、下拉）、托架砖、炉墙连砖、炉墙吊挂砖、管道保护管专用砖等。 锅炉杏宇砖在大小不同的锅炉上，选用标准也不相同，在和用户朋友沟通中，问的 多的就是“您所咨询的锅炉用杏宇砖的锅炉是多大的”，比如说...
发布时间:
2020
-
03
-
03
浏览次数：66

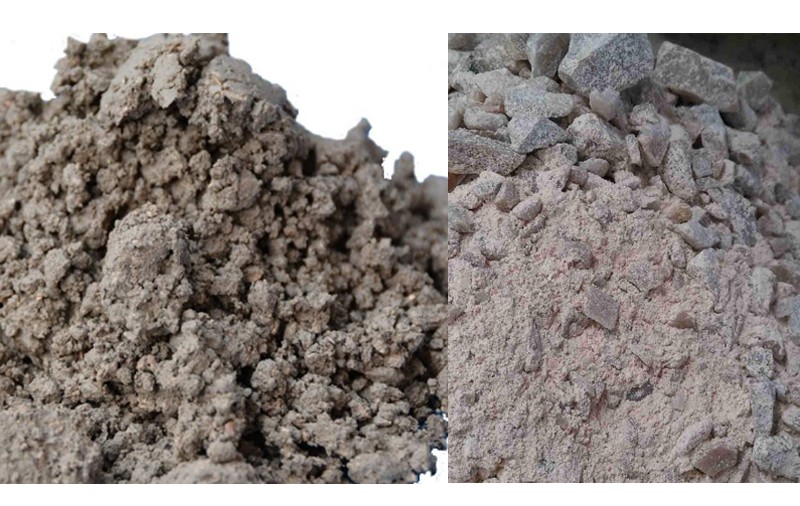

杏宇喷涂料和杏宇修补料都是不定形杏宇材料中的一种，和杏宇注册在施工方式上有很大的区别。两种材料都属于施工进度快、修炉时间短。 而杏宇喷涂料是用喷枪喷射到受喷面上，喷涂是利用喷射机或喷枪进行的，是筑炉和补炉中的一项喷涂技术。杏宇喷涂料可以在管道内借助压缩空气或机械压力获得足够的速度，通过喷嘴射到受喷面上，能形成牢固的喷涂层。杏宇喷涂料分湿法、干法和火焰法。 湿法喷涂是杏宇喷涂料添加水或液体结合剂后喷射到受喷面上的。根据加水或液体结合剂的顺序及其用量，又划分为泥浆法、湿式法、半干法和假干法4种。如果是两种方法混合使用，是混合法。泥浆法呢是将杏宇混合料搅拌成泥浆后再喷涂， 主要用于热喷补炉衬；湿式法是将杏宇混合料搅拌成泵送泥料后再喷涂 ；半干法是先将杏宇混合料加少量的水搅拌润湿均匀，输送到喷嘴处再加余下的水后进行喷涂。 干法喷涂是把混好的杏宇喷涂料通过喷嘴直接喷射到受喷面上，主要用于补炉。 火焰法喷涂是用氧气将混好的杏宇喷涂料输送到喷嘴处与可燃气体相遇一起喷出，可燃气体燃烧，物料在火焰中行进并熔融成塑态射到受喷面上。这种方法用于热喷补炉衬，对原衬损伤少，喷涂层易烧结，使用寿命长，但成本较高。 杏宇修补料是修补窑炉及热工设备用的材料，称杏宇修补料。修补料是按用途分类的。其施工方法有喷涂、投补、压入、泵注或灌浆等。杏宇修补料品种繁多,有杏宇...
发布时间:
2020
-
03
-
02
浏览次数：135
杏宇材料中常说的耐磨性是杏宇材料抵抗坚硬砌料或含有固体物料的摩擦、磨损、撞击的能力。 杏宇材料的耐磨性取决于其矿物组成、组织结构和材料颗粒结合的牢固性，及本身的密度、强度。因此，生产时骨料的硬度，泥料的粒度组成、材料的烧结程度等工艺因素均对材料的耐磨性有影响。 杏宇材料里的耐磨性，也就是说常温耐压强度高，气孔率低，组织结构致密均匀．烧结良好的材料总是有良好的常温耐磨性。 杏宇材料耐磨性就是使用环境中对摩擦、磨损、撞击的抵抗能力。而耐磨性也是根据原料的基质而定，也就是耐磨性材料价格相对会高。就像电厂循环流化床锅炉内壁、旋风分离器内壁、粉煤管道及喷煤管，水泥厂预热预分解窑，石灰窑内衬，高炉上部内衬，焦炉焦化室等用的材料等，是否具有耐磨性显得特别重要。
发布时间:
2020
-
02
-
29
浏览次数：70
杏宇材料的导热性，又称为导热率，它是指表征材料导热特性的物理指标，是杏宇材料重要的指标 ，也是广大用户朋友在为高温窑炉选购杏宇材料时，考虑的一个重要因素。 杏宇材料的导热性，在种类不同、作用不同的杏宇材料里，意义不尽相同，比如说，用户在选购轻质杏宇砖和轻质杏宇平台时，对导热性要求要低一些保，窑炉本体的保温性能要好，在使用热导率小的轻质杏宇砖和轻质杏宇平台时，工业窑炉内衬的厚度，可以相应的降低，节约杏宇材料的使用量、降低杏宇材料的使用成本，同样也降低了工业窑炉在运行过程中的热量的流失，起到了节省能源、节能降耗的效果。 杏宇材料的导热性，在一些工业加热炉的隔焰结构中，用作换热器、隔焰板等，要求热导率高一些，这样可以相应的使炉膛内部的温度上升、和改善热传导的效率，有助于提高窑炉的工况环境、加快生产节奏。 杏宇材料的导热性，不论是，轻质杏宇砖还是轻质杏宇平台，受内部气孔多少、形状、分布是否均匀等因素的影响，直接影响了轻质杏宇砖、轻质杏宇平台的热震性、抗侵蚀性等，一般来说，杏宇材料的气孔率越大、热导率越低，如果，杏宇材料的体积密度过大，气孔率低，热导率也会相应的升高。 杏宇材料的导热性，究竟有哪些，杏宇小编做了以下统计，在杏宇材料行业中，各类型、各材质、各规格，常见的杏宇砖的数值在1~6W.（m.k）之间,但是碳化硅杏宇产品除外，它属于...
发布时间:
2020
-
02
-
28
浏览次数：104
刚玉杏宇注册已广泛应用，刚玉杏宇平台强度和抗热震性，多是采用原料组分和使用添加剂比例调整来实现的．0.038mm粒度的烧结尖晶石细粉加入量 5% 时高温抗折强度 高，抗热震性 好。0.9% SiO2 微粉能够 大程度上提升刚玉杏宇注册的抗热震性，α-Al2O3 微粉的添加也可以提高杏宇平台的强度，但不会提高刚玉杏宇平台的抗热震性。添加3%分数ZrO2微粉，是可以很大程度上提升刚玉杏宇注册的高温抗折强度的。没有 ZrO2的引入，刚玉浇注勾中的纤维结构中存在互相交织，易引刚玉杏宇平台的体积膨胀，空隙变大。那么，如何提升刚玉杏宇注册高温强度及抗热震性能，并且有效阻止杏宇平台在高温下与钢水和熔渣的反应。熔渣的侵蚀和渗透是刚玉杏宇注册结构剥落、损毁 为主要的原因，如果熔渣中含有多种化学成分，会使刚玉杏宇注册在钢水中夹杂物的主要损毁原因。此外，精炼渣中高含量的CaO 如果渗透到到杏宇平台中，会引发杏宇注册的连续膨胀。此膨胀与杏宇平台本体的热膨胀系数不匹配， 终导致刚玉杏宇平台出现裂纹。所以，加入烧结尖晶石和使用微粉技术加入ZrO2微粉，都是提高刚玉杏宇平台使用效果的不错方法。
发布时间:
2020
-
02
-
27
浏览次数：637

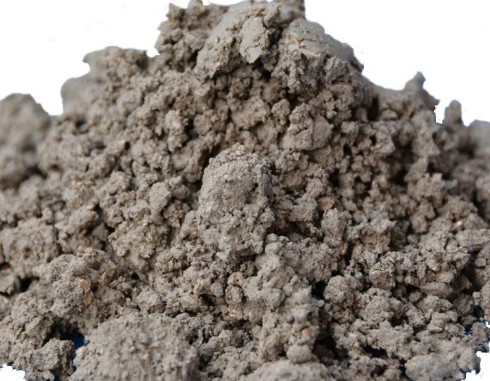

高温微膨胀杏宇可塑料，分为普通微膨胀可塑料和速硬型微膨胀可塑料，普通微膨胀可塑料呈膏型，可塑料施工的便利度好，缺点是存贮需特别注意，存放不当会导致杏宇可塑料硬性太大无法使用，或者是在着急使用时，干燥度达不到使用要求等情况；高温微膨胀杏宇可塑料，也叫作速硬型微膨胀可塑料，其实是在原来的普通微膨胀可塑料的基础上加以改进，按照工艺配方精心配制，和杏宇注册一样呈散料状，在使用时加入一定量的水，充分拌和即可使用，大大的提高了杏宇塑料使用和施工的便利性，同时灵活的使用方法，也节约了杏宇可塑料的使用量，降低了用户朋友杏宇材料的采购成本。高温微膨胀杏宇可塑料，是由铝矾土熟料为主料，添加适当比例的蓝晶石粉以及结合剂、添加剂等拌和而成。杏宇可塑料中的蓝晶石，在高温下发生相变，产生高温性能优良的莫来石相且产生微膨胀。 高温微膨胀杏宇可塑料，使用温度在1200-1500度之间，杏宇可塑料优良的可塑性和延展性，保证了杏宇可塑料施工时的便利度，作为杏宇注册中气硬材料的一种，杏宇可塑料在高温下产生微膨胀、强度好，并且具有良好的密封性，使杏宇可塑料广泛使用于锅炉炉顶、加热炉炉顶等工业窑炉的高温区域。 高温微膨胀杏宇可塑料与一般杏宇可塑料 大的不同是，在后期的烘炉及使用过程中，因其特殊的配方工艺，有效的改变了一般杏宇可塑料烘炉后膨胀系数过大、高温下强度达不到等问题。
发布时间:
2020
-
02
-
26
浏览次数：92
硅莫红砖是在常规硅莫砖的基础上，进一步强化了抗热震性能和隔热效果。同时提高了荷重软化温度，在3000-10000t/d以上回转窑过渡带及冷却带使用，具备抗高温性能优良（其荷重软化温度实际检测值稳定在1680℃以上，在硅莫砖基础上有了大幅提高，可以和镁铝尖晶石砖相媲美). 再就是强度大、耐磨损，不易剥落侵蚀（其强度实际检测值稳定在160MPa以上，是尖晶砖强度的3倍还多。强度加大，在搬运施工中不易破损，且能充分提高其耐磨性，所以在窑口2-3米处使用非常合适）低导热复合砖呢，是针对水泥回转窑的节能降耗新开发的新产品，它的性能特点是：导热系数低，窑体温度能降50-80℃，用到37-48米中档温带，重量约轻30吨左右，可降煤耗每吨1kg煤，工作电流可降30A，而且在一些水泥厂回转窑试用，仅用1米的长度，可节省煤40吨，效果特别明显。 前天，有一客户来电话询问，我们的水泥回转窑中温带一直拿不准用这两砖的那一种合适？哈哈，这两砖的性能，今天我就把区别放在这里，用那个得有您好自己定，因为这要考虑到成本问题，低导热复合砖和硅莫红砖要考虑成本问题。还有就是你们自己节能降耗的想法和做法。您看后，如用什么需要交流，可来电相互沟通，互相学习。
发布时间:
2020
-
02
-
25
浏览次数：176
杏宇平台施工的整个过程中，锚固件是非常重要的一种金属构件，它是连接杏宇注册和窑炉外壳、炉体本身钢体结构的一种构件。 杏宇平台施工时通常来说，锚固件是将经过拌和的杏宇平台，牢牢的固定在其所需的位置上，在某些特定情况下，工人师傅在其端头部，涂抹（沥青、工业蜡），或者采用塑料膜和牛皮纸缠绕等方法，在杏宇平台施工后高温的作用下，其融化或者分解后充满缝隙，从而有效的控制杏宇平台和金属之间的膨胀系数，目的同样也是为了避免杏宇平台裂纹和杏宇平台掉料等情况， 杏宇平台施工后，杏宇平台内衬会受到，来自于窑炉本体转动和振动，产生的的热应力、机械应力等情况影响。杏宇平台内衬烘炉以及温度逐渐升高至工作温度时，杏宇平台随温度的变化，需要完成一定的晶型的转变和结合，杏宇平台内衬会发生相应的膨胀和收缩，锚固件的作用是，有利于在杏宇平台发生晶型转变时，辅助杏宇平台本身控制膨胀和收缩比，使其均匀的分布，有效的避免单位面积内，热应力过大、过于集中，产生的杏宇平台裂纹和杏宇平台掉料等情况。 杏宇平台施工所需的锚固件，常见的有低碳钢、耐热合金钢、和镍铬合金制成，杏宇平台施工根据，不同的窑炉、部位、温度、侵蚀情况等，所需的锚固件常见形状有Y型、V型、T型、S型、以及金属龟甲网等，需要说的是，龟甲网比较适宜于厚度在100左右及以下的杏宇平台、杏宇可塑料、杏宇喷涂料等，金属锚固件的多样性，是根据杏宇平台的施工和...
发布时间:
2020
-
02
-
24
浏览次数：93
轻质隔热杏宇混凝土，是由轻质杏宇骨料和掺合料与胶结材料所制备的不定形绝热材料，在轻质隔热杏宇混凝土施工时多采用浇注法施工，有时也采用喷射、喷涂法等施工手段，因此又称之为轻质杏宇注册和轻质杏宇喷涂料或者叫做轻质不定形杏宇材料。 轻质隔热杏宇混凝土具有很大的施工便利性并且施工迅速，尤其对于形状结构复杂苛刻的工业窑炉内衬，施工易于操作，并且有节约能源 人工等许多优点，轻质隔热杏宇混凝土现在已经广泛的应用在许多高温工程的隔热材料。 轻质隔热杏宇混凝土通常按其所用材质的骨料所命名，比如膨胀蛭石混凝土、膨胀珍珠岩混凝土等命名方式，轻质杏宇混凝土的性能主要取决于轻质骨料和胶结材料的性能。在使用温度为800-1000℃以下时，采用膨胀蛭石、膨胀珍珠岩或者硅藻土；在1100-1400℃的温度范围内使用时，采用轻质粘土骨料、轻质高铝骨料；如果在更高的温度使用时，则需要采用氧化物空心球 隔热骨料，在这里不做赘述。 轻质隔热杏宇混凝土的选用方法，总体来说需要对窑炉的类型 使用温度 施工的难易程度等一切必要的因素加以分析、甄别，再根据轻质隔热杏宇混凝土本身的性能特点体积密度、强度、热导率、体积稳定性等，两者相结合的情况下，选取 优性价比的轻质隔热杏宇混凝土，昆山杏宇平台科技，因为专注 所以专业...
发布时间:
2020
-
02
-
22
浏览次数：83
