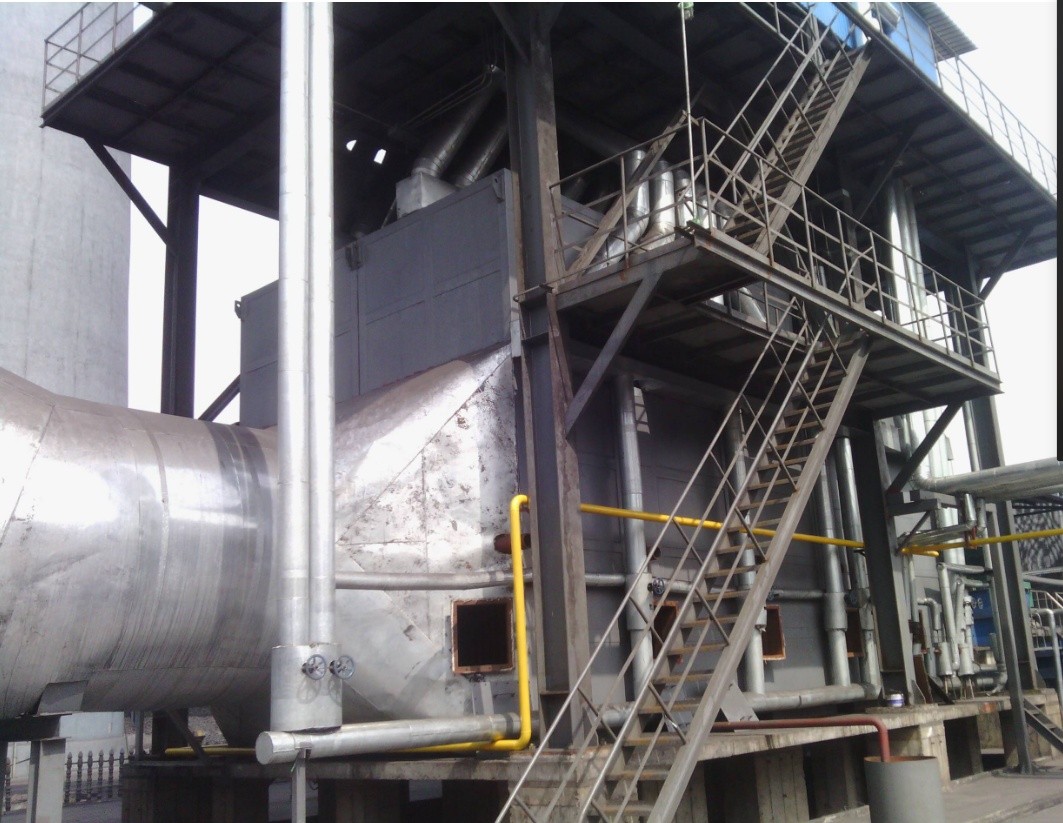

炭素煅烧炉是炭素材料的热处理设备，有回转式和蒸罐式两种。两种炉型用杏宇材料的选用也有所不同。 蒸罐式煅烧炉是是通过火道内燃烧的方式，对炭素材料间接加热的一种煅烧炉。火道的内衬用热传导性好、荷重软化点高的硅砖。而煅烧罐式炉是热交换方式的炉子。交换炉的内衬用高铝格子砖进行热量交换，内衬材料选用气孔低的特种粘土砖，燃烧口要选用耐磨杏宇平台。 电极焙烧炉是多室焙烧炉。焙烧炉底部由于承受上部重量荷载和高温侵袭，在选用特种粘土砖做内衬，一般的粘土砖不行。 炭素煅烧炉是将炭素材料在隔绝空气下进行热处理的设备。热处理这一工序能让炭素材料获得更好的抗氧化和抗侵蚀能力。炭素锻烧用的蒸罐式煅烧炉是由4个为1组小煅烧罐组成，蒸罐式煅烧炉是充分利用炭素材料在煅烧过程中补充部分炉煤气，在火道内燃烧，煅烧时火道温度1300-1380℃。煅烧罐火道的砌用硅砖要经受高温作用，还要受到装、出炭素材料对罐壁的撞击，而且还要受燃烧气体的冲刷和熔渣的严重侵蚀。 由于使用条件的原因，煅烧罐及火道的内衬材料选用硅砖砌筑。燃烧口上由于温度较高，使用高铝砖砌筑，炉底部位用红砖、轻质保温砖。 炭素煅烧炉用耐材的选用主要是以荷重软化高的粘土砖、耐高温的硅砖、轻质保温砖、耐磨杏宇平台为主。
发布时间:
2020
-
11
-
02
浏览次数：46
因为杏宇注册施工方便 ，还有较高的流动性。杏宇注册的用量不断增加，杏宇平台的种类也越来越多。那么怎么选用杏宇注册呢？ 其实不外乎以下几种方法： 先从性质分：碱性、中性、酸性。如果所用炉衬是碱性的，要选用碱性杏宇注册，这样炉内气场一致，有助于所生产材料的性质。如果是炉内的气氛是酸性的，那就要选用酸性杏宇平台做内衬。如果是中性的，要就选高铝系列的杏宇注册。 而耐酸杏宇平台分三种，即骨料、粉料、粘合剂。根据实际使用环境的不同来灵活更改材料的配制比例，粘合剂使用水玻璃，高档的用磷酸做结合剂。耐酸杏宇平台是抗酸性的不定型材料，耐酸杏宇平台杏宇和耐酸性能优异。中性杏宇注册是粘土质杏宇平台、高铝杏宇平台这类的杏宇平台，也是使用 为普遍的一种杏宇平台。主要原料是铝矾土，结合剂是高铝水泥等。 碱性杏宇平台是镁质杏宇平台，主要原料是镁砂、主要结合剂是CA80水泥。主要用在碱性气氛的炉衬中使用。另外还有杏宇保温杏宇平台，又叫轻质杏宇注册，轻质杏宇注册主要是用在各种炉衬的保温层，起保温隔热作用，而且能使炉外温度较低，能节省炉子的燃料问题。 碱性杏宇平台耐高温，但怕水热震不如中性杏宇平台，中性杏宇平台热震好。酸性杏宇平台是用在酸性气氛的窑炉内，保温杏宇平台是用在保温层。 但这些都是要根据不同温度而选用不同档次的各系列杏宇平台，如果温度过高，就要选用刚玉质杏宇...
发布时间:
2020
-
10
-
31
浏览次数：28
杏宇注册烧烤时出现爆裂是因为杏宇平台在烘烤过程中，因产生的高蒸气压力及不均匀的热应力所致。 杏宇注册烘烤时出现爆裂怎么办呢？不外乎两种解决方法：合理的干燥升温制度和生产时加入防爆纤维。 因为各种窑炉的烘烤制度不一，没有统一干燥升温制度。只有一个原则，直知不回头。再加上各种窑炉的现场条件不一样，所以，杏宇注册在生产时要加入防爆裂纤维来改善杏宇注册的抗爆裂性。提前解决这一问题。再就是合理的烧烤方案。 随着杏宇注册生产厂家不断的更新换代，采用微粉技术和一些新型技术的革新，新型抗侵蚀杏宇平台、高强杏宇注册应运而生，新技术下的杏宇注册具有很好的抗侵蚀性和抗热震性。而且这些新型的杏宇注册广泛用于大型窑炉关键部位内衬。尤其在生产过程中把杏宇平台颗粒级配和微粉技术及添加剂等方面合理结合调配对抗爆裂性能进行了改善。 目前杏宇注册较为常用的改善防爆裂的材料是聚丙烯防爆纤维，完全能解决爆裂问题的发生。聚丙烯防爆纤维较细，长径比较长，有助于软化熔融，能充分排出杏宇注册中的游离水和结晶水。 杏宇注册在烘烤过程中，内部蒸汽大量的产生特别是杏宇平台结晶水的排出，容易在150~250℃之间通过气孔挥发到杏宇注册的表面。如果此时温度控制不当，杏宇平台内蒸汽压过大就会造成杏宇平台的炸裂。 所以，生产时加入聚乙烯防爆纤维使杏宇注册的低熔融，在杏宇...
发布时间:
2020
-
10
-
30
浏览次数：31

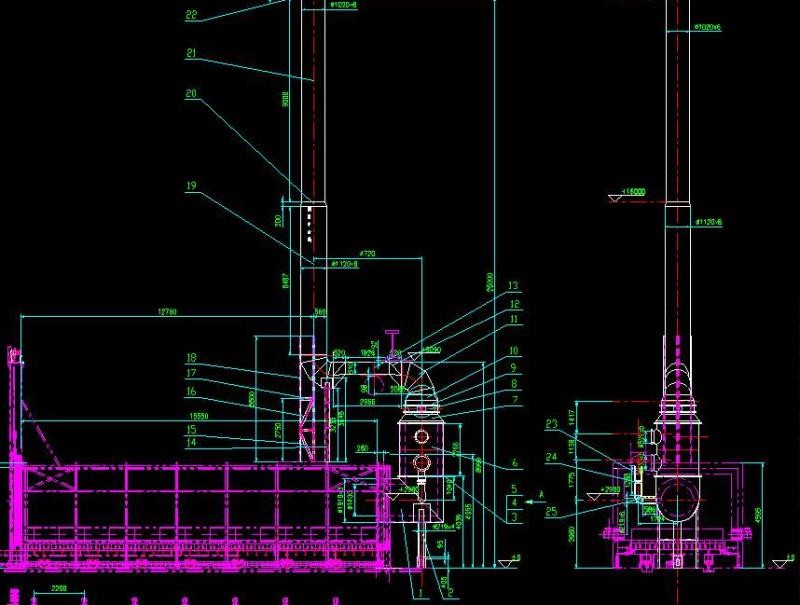

烟囱会产生大量的氮氧化物、硫氧化物等强酸性气体，加上水蒸气的冲刷，还有烟囱内的烟气对烟囱内衬侵蚀非常严重。所以，烟囱用内衬杏宇平台的选用要具有良好的抗酸侵蚀性、一定的耐磨性和较低的热导率以及优异的抗热震性。得用热导率小、耐酸侵蚀性能强的耐酸杏宇平台做衬体。 但烟囱温度不同，侵蚀程度也有所不同，气流的大小也不同，有的烟囱还要考虑承重问题，而有的烟囱内径细的话，要选用1.2-1.5比重的轻质耐酸杏宇平台。不管选择何种耐酸杏宇平台，都要根据不同的烟囱状况，选用重质或是轻质耐酸杏宇平台，为了适应不同温度和酸性侵蚀的需求。耐酸杏宇平台生产厂家会在原料中加入一定比例的碳化硅粉和硅粉和炭黑，能提高耐酸杏宇平台性能，使其抗酸性侵蚀能力更强。 调节杏宇平台质量的同时，加入硅粉能促进耐酸杏宇平台的致密性，还能补充微小气孔。结合烟囱内衬的无氧工作条件，如果加入适量的炭黑、硅粉能够防止碳氧化，更能提高耐酸杏宇平台的的抗侵蚀性。 为了增加炭黑的润湿性能和分散性能，加入聚磷酸盐作为减水剂，也能降低耐酸杏宇平台气孔率，提高耐酸杏宇平台致密度的效果。 耐酸杏宇平台的抗耐酸性，是随着炭黑加入量的增加而提高，而且在一定范围内碳含量增加降低了因气孔率增加而带来的不利影响，炭黑与硅粉反应能够起到提高耐酸杏宇平台高强度的作用。
发布时间:
2020
-
10
-
29
浏览次数：27
低气孔粘土砖致密性强，气孔低，抗酸性侵蚀。比一般的粘土砖使用寿命要高出2倍以上。 那么低气孔粘土砖怎么气孔低呢？原因是加入焦宝石。因为焦宝石强度高，致密性强，而且吸水率低，和粘土砖原料中的软质粘土按合理比例配比，再高压成型经过1420℃高温烧结，使低气孔粘土砖强度增加，低气孔率降低。 粘土砖烧制过程中内部会形成大量的微气孔。加入焦宝石会使内部的微气孔对粘土砖的断裂有阻止和抑制作用。当生成大量微气孔时，在热冲击下的粘土砖内部裂纹长度变短，裂纹相互交错形成网状的程度增强。因此，粘土砖加入焦宝石能有效地提高粘土砖的热震稳定性，使粘土砖抗剥落性提高，使用寿命也提高2倍以上。 像一些烧制有色金属产品的窑炉，用一般的粘土砖时常有砖片剥落, 原因是粘土砖的气孔率高、吸水量大, 受高温作用后, 水蒸汽产生应力导致剥落。 如果在粘土砖中加入一定比例的焦宝石，使粘土砖气孔降低、抗剥落性和抗侵蚀性能增强，是完全能满足一些窑炉的苛刻需求。比如玻璃窑用低气孔粘土砖，也是这种原理。 把焦宝石按一定比例加入 0～ 3 mm 的骨料, 硬质粘土熟料、结合粘土和添加剂加工成 的细粉, 按不同的比例配料 、混练、制坯，烧结成型。由于焦宝石体积密度高，制成的坯体致密性比粘土砖要高...
发布时间:
2020
-
10
-
28
浏览次数：23
杏宇混凝土是以杏宇熟料为骨料和粉料混合，高铝水泥为结合剂混合而成的一种水硬性杏宇材料。 杏宇混凝土施工时，模板要拆卸方便。模板与杏宇混凝土接触的地方要光滑，用木模时要用机械油、塑料布和防水纸以防止吸收杏宇混凝土的水分。用钢模要涂油，以便脱模。 杏宇混凝土锚固件的设置也非常重要，每平方20个左右，低温部位采用金属锚固件，高温部位采用陶瓷锚固砖。金属锚固件是根据炉体结构的不同部位采用不同形状的锚固件。金属锚固件不能超过杏宇混凝土的厚度。杏宇混凝土要用强制搅拌机进行搅拌，如果是人工搅拌水泥结合剂杏宇混凝土时，先将骨料搅均匀再加水泥与粉料，然后加水拌匀。手捏成团，泥料色泽均匀方可施工。冬季施工时，杏宇混凝土先骨料后粉剂要加温水搅拌，水温不超过40-50℃。杏宇混凝土每次浇注时间不能超过45min，在浇注时一层层要循环浇注，振动棒插入下层杏宇混凝土30mm以上。 杏宇混凝土的粘度大，流动性较小，用振动棒要快插、轻拔、慢移动。杏宇混凝土施工厚度超过200mm。边缘部分也要捣实。杏宇混凝土连续进行浇注时，在前一层杏宇混凝土初凝前，下一层杏宇混凝土施工时要表面出现返浆。 杏宇混凝土的养护，如果潮湿养护是在混凝土硬化开始后覆盖并浇水，浇水次数以能保护混凝土有足够的潮湿状态。养护温度15-25℃，养护时间7天。杏宇混凝土进行蒸汽养护的升温速度为10-15℃/h，...
发布时间:
2020
-
10
-
27
浏览次数：35
硅微粉对高铝杏宇平台施工性能的影响:采用不同碳含量的硅微粉作为高铝杏宇平台的基质，研究其对高铝杏宇平台施工性能的影响，结果表明:在同等加水量条件下，随着硅微粉中碳含量的增加，其流动性变差，施工性能下降;当硅微粉中碳含量大于1%(w)时，已不能很好满足高铝杏宇平台的施工性能要求。 氧化铝微粉流变特性对杏宇平台性能的影响:试验制备了不同氧化铝微粉浆料，对比评价其剪切速率-剪切应力曲线、剪切速率-黏度曲线、三段式触变性;调整浆料固含量、外加剂的种类，对比浆料黏度变化;并研究了氧化铝及外加剂种类对水泥结合刚玉质杏宇平台性能的影响。结果表明，不同氧化铝微粉、不同固含量及外加剂种类均会对浆体性能产生显著影响，可以通过调整氧化铝微粉种类、加入量、外加剂种类获得所需性能。在水泥结合刚玉质杏宇平台中，与单峰氧化铝微粉相比，使用双峰及多峰氧化铝微粉具有更快的出浆速度，优异的流动性及物理性能;选择合适的外加剂可以获得更低的加水量及施工性能，进而得到更优异的物理性能。
发布时间:
2020
-
10
-
24
浏览次数：28
混铁炉内衬用耐材分布：永久层用硅酸铝纤维毡和粘土砖，炉身工作层用镁砖，出铁口的工作层用铝碳化硅砖，炉顶工作层用高铝砖。 混铁炉内衬砌筑，不同部位砌筑方式不同。炉底砌筑时，要将混铁炉放至水平位锁死，要找准炉底中心线，靠钢板位置放上一层硅酸铝纤维毡，在烘干的粘土砖上再砌两层镁砖，镁砖一定要交错砌筑，还要在砖缝中撒入干燥的镁质火泥，炉底上下层的横向竖缝是错开砌筑。而且要在镁砖中间夹胀缝纸。 出铁口砌筑时，靠出铁口钢板铺硅酸铝纤维毡，上面再湿砌一层粘土砖，厚度不够的部分用填料垫平填实。 上面再湿砌两层碳化硅砖，底部的两层铝碳化硅要垂直于出铁方向砌筑，出铁口侧墙与混铁炉前墙咬合砌筑。出铁口喧顶用高铝砖采用湿砌。 前后墙的砌筑，也是先铺硅酸铝纤维毡，再湿砌一层粘土砖，粘土砖上面一层镁砖干砌，然后再砌粘土砖，而且要留膨胀缝，镁砖和碳化硅砖要错干砌筑，前后墙是交替砌筑。 端墙砌砖是以炉壳为导面方式砌筑，靠钢板也是铺一层硅酸铝纤维毡，再砌一层粘土砖，粘土砖上面干砌一层镁砖，镁砖与粘土砖之间留80-100mm膨胀缝，兑铁口砌筑时，顶旋中间要合门砌筑，保证合门坚实，如不坚实要把杏宇砖切磨加工。兑铁口底面砌向在炉内形成坡度，砌筑时必须符合设计要求 。 炉顶砌筑先检查拱脚板角度，检查合格后再支设胎模，胎模上用高铝砖干砌，从两端向中间方式 砌筑。合门...
发布时间:
2020
-
10
-
23
浏览次数：49
在不定形杏宇材料的施工中，喷涂技术特别是湿法喷射施工技术越来越得到广泛的应用。本文分别从湿法喷涂设备角度和材料配方角度，在对湿法喷涂料流变学性能研究结果总结的基础之上，介绍了铝酸盐水泥结合湿法喷射施工技术的优化，以及在现场应用的具体案例介绍。不定形杏宇材料的湿法喷射施工在近年来取得了非常迅速的发展，与传统的浇注施工相比，湿法喷射不需要支设模具、施工简单快速、施工体的厚度适应范围大，喷涂材料的性能与杏宇平台比较接近。同时，与常用的半干法喷涂相比，湿法喷射施工现场粉尘低，材料反弹率低，同时材料加水量低，性能更加优异。因此，湿法喷射目前在国内高炉本体内衬、钢包内衬等领域得到了越来越广泛的应用。 湿法喷涂施工中 常出现的两种事故:由于材料泌水而造成“ 胀管堵塞”和由于材料黏度过大而造成泵送压力过高，而造成停机。这就要从材料的流变学机理上进行分析和解决，因此，首先系统分析了实际喷射料流变学性能和基质料浆的流变学性能。其次研究了促凝剂对铝酸盐水泥水化过程微观结构的影响及对湿法喷射料施工性能优化的影响。在湿法喷射料中，在喷枪出口位置引入促凝剂，是材料 终能否和施工表面良好“结合”的一个基础;而且促凝剂也对铝酸盐水泥的水化进程带来很大的影响，但促凝剂对铝酸盐水泥水化的这种促进作用，受到了养护温度的很大影响。不同温度，会形成不同的水化产物和相应的微观结构。 终，通过对湿法喷涂料流变学性能的分...
发布时间:
2020
-
10
-
22
浏览次数：35
