铁水包内衬用杏宇材料的选用和砌筑方法有三种，一种是不定型杏宇注册整体支模浇注成一体的方法。第二种方法为采用铁水包万能弧砖砌筑。第三种是永久层用莫来石杏宇平台，工作层用铝碳化硅砖的砌筑方法。 铁水包用的万能弧砖是有国家规定的统一尺寸的。不同钢桶壁的万能弧砖用不同的尺寸。常用的型号有C-23型号，尺寸是280*100*100或是280*100*80。砌筑半径为600-700mm，用在10-15吨包壁上。也可用在3-5吨的铁水包内。 当然也有根据设计尺寸做铁水包内衬的，只是万能弧砖厚度不同，万能弧砖砌筑过程中砌砖层多两层或少两层而已，而规定尺寸C-24、C-25、C-26。C-23铁水包万能弧砖，用在700-800mm半径的30吨包壁上。C-27万能弧砖是砌筑在70吨铁水包壁上。 C-19、C-20、C-21、C-22的万能弧砖用在50-200吨包壁上。 但在铁水包用万能弧砖砌筑时，一定要用爬坡砖和起步砖。一般在配发货时就要和主砖一块发走，以免砌筑时砌筑不平，或是出现不能砌筑的情况。铁水包万能弧砖的砌筑是采用爬坡的方式一环一环砌筑，类似台阶方式递进而上，不是一层一层形式砌筑起来的，铁水包万能弧砖在砌砖前的爬坡砖是一共有7种型号，每一种的长度与弧度一样只有厚薄不同，这样可以形成台阶递进而上，开头与尾部都没有对接口。只需要将前面7块的起步砖打底，然后再...
发布时间:
2020
-
07
-
24
浏览次数：106
玻璃池窑衬受化学侵蚀、机械冲刷和温度波动大，窑衬用杏宇材料也相当复杂，有锆刚玉砖系列和粘土砖、高铝砖、隔热粘火砖系列。 高端的材料有电熔刚玉砖、莫来石砖、中端系列有高铝砖、硅砖、低气孔粘土砖、超低气孔粘土砖，超低气孔粘土砖气孔不大于12%，低端系列有粘土砖、粘土大砖，粘土大砖生产过程比粘土砖要难很多。因为粘土大砖机压成型困难，而且排气过程要比粘土砖的时间多出几倍。就是原料用一样的，但工艺中颗粒和干燥、机压、烧成过程要比粘土砖周期要长。 用在蓄热中下部墙有高铝格子砖、支撑弦高铝砖等。用在大弦、胸墙、蓄热室弦顶等部位的是硅砖，硅砖属于酸性杏宇材料，具有很强的抗酸性渣或熔侵蚀能力。尤其是当温度膨胀1450℃时，有利于保证砌体的结构强度和气密性。 玻璃池中用电熔锆刚玉砖，刚玉砖熔点高、硬度大，抗冲刷、耐磨、抗侵蚀性能特别强。锆刚玉、锆莫来石都用在熔化作业部位，当与玻璃液接触时，锆刚玉砖的特性就体现出来。而玻璃熔化部的胸墙、拱脚池底密封层部位使用的是锆英石砖。锆英石砖的熔点在2550℃。 不受熔化玻璃和炉渣的侵蚀影响。 蓄热室用格子砖，格子砖有直接结合镁铬砖、镁铝砖等，中部格子砖处在空气与煤气是还原反复高温变化及碱蒸汽严重。用镁质格子砖，蓄热室内衬还用高铝砖。 玻璃窑的保温结构用粘土质隔热砖、硅质隔热砖、硅藻土砖以及保温捣打料。炉外墙用粘土砖...
发布时间:
2020
-
07
-
23
浏览次数：91

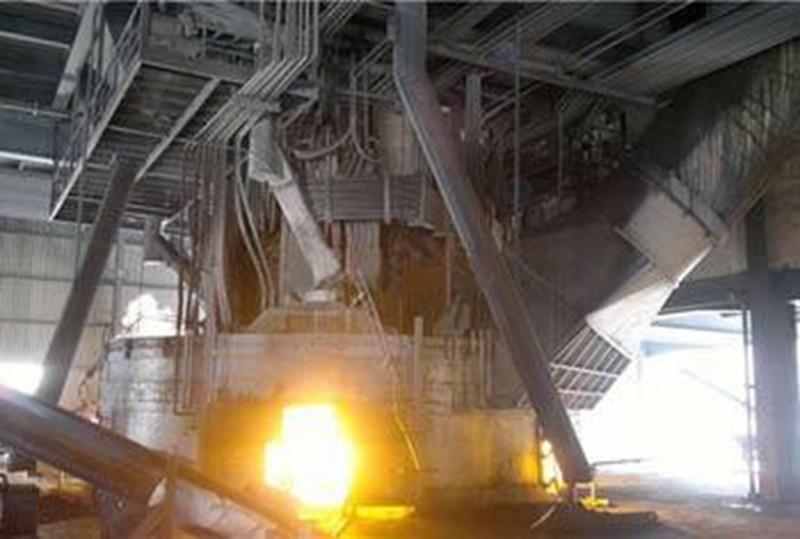

电石炉用杏宇材料必须得耐高温性能好，抗热震性能强，目前，存在安全隐患的是炉门、炉嘴等部位对杏宇材料损坏严重。 炉门是电石炉的关键部位，传统的电石炉炉门用刚玉砖或是刚玉质杏宇平台，截止目前也没有国家标准和行业标准，只有生产和使用厂家要求荷重软化温度大于1650℃。而炉门和图砖形也比较复杂，而且还要经过预砌，以方便施工。 后来电石炉炉门有用刚玉复合碳化硅砖的，也有用氮化硅结合碳化硅砖的，而设计出来的砖型拱顶部位因砖小容易出现脱落现象，而修改拱顶砖型为整个拱顶一个砖型，太大了生产过程太困难。而且成本还太高。如果使用预制件会炸裂，体积大,搬运又困难。 也有拱顶部位用大砖3-5块的，砌双层错缝砌筑，这种设计的砖形，施工方便，而且便于施工，但是太小也不行，但两者相比用大砖确实比小砖要好。 电石出炉时,电石液经电石炉炉嘴流到电石盆里日。传统电石炉出料炉嘴仅用通冷却水的铸钢或铸铁结构,容易在出电石时被电石液中的高温硅铁合金熔液击穿,同时电石与冷却水接触反应易发生爆炸。在炉嘴表面砌筑一层高性能改性镁铝尖晶石砖或铺一层同材质捣打料,既可以保护炉嘴,又提高了使用的安全性。所以炉嘴用镁铝尖晶石杏宇平台是不错的选择。 炉门及炉嘴是电石炉用杏宇材料使用要求 高的关键部位,至今仍存在很多安全隐患,为进一步提高电石炉的使用寿命及安全性,需要杏宇材料厂家和电石炉厂共同合...
发布时间:
2020
-
07
-
22
浏览次数：96
锌浸出渣挥发回转窑是多种回转窑中对杏宇材料侵蚀程度 严重的一种回转窑。 锌挥发回转窑分干燥带、预热带、高温带、冷却带。一般情况下，高温反应带用高档材料不能低于20米，也可以用到22米，其余为预热带和冷却带。各带的工作条件不同，损坏炉衬的程度差别很大，所以，选用的杏宇材料也是各不相同。 锌挥发窑中炉渣物料中生成的低熔点硫化物，使炉衬砌体腐蚀面膨胀疏松。渣体极易渗透到炉衬材料中，而且在高温情况下腐蚀程度更大。受到冲刷侵蚀的杏宇砖会剥落。不同炉料对炉衬的腐蚀程度差别很大，比如预热带用粘土砖，锌浸挥发窑寿命为60天，铅鼓风炉渣挥发窑是100-200天，而罐渣挥发回转窑就可以用1 年。 如果在其他回转窑干燥带用粘土砖或是普通的高铝砖，寿命都可以达到一年以上，而锌浸出渣挥发窑的高温反应带粘土砖寿命仅为7-10天左右，高铝砖15-20天，镁铝砖30-40天。镁砖为60-80，铝镁砖100天以上，现在市场上有用磷酸盐复合砖的，体密在2.8以上，用90天左右。而用在白灰窑上就能用一年以上。 还有温度在1050℃锌氧化焙烧窑，没有造渣反应，用粘土砖就可以达到寿命在1年以上，若用高铝砖寿命更长。氧化铜矿离析窑也是焦炭掺入，但是因为温度不高，用粘土砖和高铝砖也可以用一年以上。 而唯独锌浸出渣回转窑，内衬选用确实不是一件易事，因为侵蚀性太强，用高铝...
发布时间:
2020
-
07
-
21
浏览次数：100

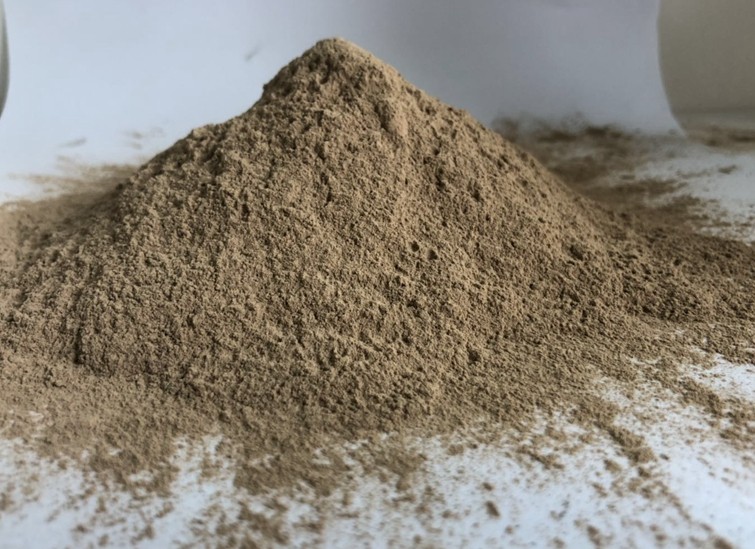

杏宇涂抺料是泥膏状的功能性材料，可以在高温工业炉中可以涂抹施工做衬体、作保护层，作密封涂料。杏宇涂抹料是以手工或机械涂抹方式，使用于其它衬体杏宇材料层表面的。是用水或是液体结合剂调和使用。具有一定可塑性。涂层厚度不超过50mm，但同样具有较高的强度和良好的抗熔体或气体的侵蚀性，杏宇涂抺料在使用时不开裂、不剥落、不与下层衬体起化学反应。而且还有良好的涂抹性和与被保护材料的附着性，抗热震性和化学稳定性也比较不错。杏宇涂抹料有不同材质之分，按不同部位和不同温度可选择刚玉质涂抹料、粘土质涂抹料、硅质涂抹料、镁质涂抹料、高铝质涂抹料还有碳化硅涂抹料、尖晶石质涂抹料等等。杏宇涂抹料与其它不定形杏宇材料相比，主要差异在颗粒级配、添加剂和加水量的不同。杏宇涂抹料一般都会要加入适量比例的可塑粘土，以增强施工性能。石化工业催化的送风管道内衬用刚玉质涂抹料作耐磨工作层；施工时在金属工作面上焊接锚固件或是用龟甲网，然后手工或是机械涂抹施工，这样既提高了工作温度，又能隔热。杏宇涂抹料的施工必须把被保护的基面清理干净，并保持适宜的温度。有些部位还要先在衬体面上上刷一层泥浆，然后将涂抹料地涂抹在基面上。施工后要自然风干，然后再烘烤到一定温度才能投入使用。
发布时间:
2020
-
07
-
20
浏览次数：90
在高炉中进行杏宇材料的使用，是根据不同的部位进行不同的杏宇材料的应用。 高炉炉缸在进行杏宇材料的选择时，炉缸壁选用铝含量75%以上的高铝砖，而炉缸底部选用含有碳化硅，碳、墨性能的杏宇砖，这种性能的杏宇砖耐腐蚀性好，在炉缸中使用可以增强使用的时间。 借助多种技术可对高炉上部和炉缸进行修补以延长炉村的使用寿命，由于紧急修补受工期所限，所以对炉衬上部修补采用喷射杏宇平台， 好是采用凝胶结合喷射杏宇平台，因为喷射杏宇平台干燥时间短、安全，而且凝胶结合混合料不需要水化时间，所以各项性能比水泥结合喷补料更好。 出铁口在使用的杏宇材料中，从使用有水炮泥改为含电熔氧化铝和高铝质矾土的无水炮泥，无水泡泥可以达到相应的要求。在使用中根据环境的要求不断进行改进，主要是对媒焦油进行改进，煤焦油和树脂结合的炮泥要求如下：（1）在出铁口中使用泡泥喷枪要求有塑性，还要求阻封性能好；（2）在使用过程中要求硬化速度高，耐铁水、熔渣腐蚀性也要很好；（3）在使用中要求透气性能好，要求满足使用环境的要求，在更换中容易钻开，储藏时间长；（4）在储藏中不容易硬化，在耐高温中，和其他材料相近。在使用硅质炮泥中，有着价格低廉的优势，但是其缺点较多，比如在使用中消耗量大。 使用杏宇材料，要根据在炼铁的各个部位选择使用，不同杏宇材料有着不同的性能，合理使用才能提高其使用价值。
发布时间:
2020
-
07
-
18
浏览次数：93
杏宇捣打料与杏宇注册相比，呈半干的松散状，一般情况下捣打料在成形之前无粘结性，只有以强力捣打才能有密实的结构。 杏宇捣打料在没有烧结之前常温强度比较低，甚至到中温时强度也不怎么高。只有在加热时达到结合剂中的碳化合物焦化后才能获得强度的结合。 杏宇捣打料同杏宇平台和可塑料相比，高温下才会具有较高的稳定性和耐侵蚀性。但是，捣打料的使用寿命，其实是取决于使用前的预烧或在 次的烧结量。捣打料若加热面烧结为整体而无龟裂并与底层不分层，其使用效果会提高很多。 如杏宇捣打料在常温下进行施工，可采用可形成碳结合的热塑性有机材料作结合剂，用热态搅拌的方法，混合料搅拌均匀后立即施工。 捣打料成形后，针对混合料的强化特点，用不同的加热方式使捣打料硬化或烧结。对无机质化学结合剂，自行硬化达相当硬度后拆膜烘烤。对有热塑性碳素结合剂，冷却后有强度后再脱模。脱模后使用时再加热使其焦化。如果没有常温下硬化结合剂。要在捣实后进行烧结，如使用硅质捣打料，就要硼酸，再将混合好的填入模具捣实。然后再加热烧结，捣打料炉衬的烧结可以在使用前预先进行。也可以在 次使用时加热处理完成。 杏宇捣打料主要用于熔融物料直接接触的的冶炼炉中做炉衬材料。即可以做整体炉衬，也可以用做制造大型制品。
发布时间:
2020
-
07
-
17
浏览次数：100
烧结机是气管、除尘器、导气管道组成。所需用的杏宇材料非常重要，它直接影响着烧结产量。 烧结机中的点火器是烧结机的重要组成部分。点火器使用温度在1100-1300℃，点火器部位用耐材衬体炉墙部分和炉顶一般用粘土砖和高铝砖砌筑，因为，此部位会受到石灰粉的侵蚀，钙与高铝砖和粘土砖会产生反应，导致衬体的损毁。而炉墙底部受化学侵蚀严重，选用的是碱性砖。炉顶烧嘴周围等部位，采用高铝砖砌筑。 也有用高铝可塑料或是高铝杏宇平台，现场杏宇平台而成使用的，使用效果也较好。还有用高铝杏宇平台做成预制件的，施工时吊装还速度快。而且在使用损毁时。更换方便快捷，且不影响生产。像水箱梁部位采用杏宇混凝土，就比使用高铝砖效果要好，而且使用寿命是用高铝砖的2倍以上。烧结机热风管、风箱和冷却罩等部位内衬，使用温度分别是550℃和1000℃，一般采用轻质杏宇喷涂料或是杏宇注册进行施工，但目前用的比较多的是重质喷涂料和涂抹料，施工时在管道内钢壳表面焊接上龟甲网或是铁丝网，然后用喷涂料或是涂抹料进行喷涂或涂抹。在低温温部位，可以采用硅酸钙板等保温材料作内衬。 烧结机用杏宇喷涂料进行喷涂内衬，比黏土砖砌内衬在大烟道壳体使用中整体性和稳定性要好，而且对抵抗酸性介质侵蚀，承受气流和炉料的冲刷非常有效。 烧结机水蒸气及酸性介质的侵蚀。用一般的FN-130和FN-140的喷涂料使用效果不是很好，有...
发布时间:
2020
-
07
-
16
浏览次数：103
电炉炉盖内衬是整个电炉炉体 薄弱的环节 ，长期以来，炉盖用杏宇材料的选择尤为重要。把炉盖用高铝砖设计成统一砖形，而且叫电炉顶高铝砖。 炉盖有用硅砖的，因为价格适中，耐侵蚀性强，但是硅砖膨胀系数较大，易产生剥落。并且与飞溅物作用会产生熔流，掉入熔池的硅砖还会改变碱性炉渣的性质，使炉壁破坏严重，有时还干扰冶炼操作。 目前使用改为高铝砖、碱性砖和相应的杏宇注册和杏宇捣打料等，高铝砖和碱性砖熔点高、耐剥落性好、抗渣性强，炉盖寿命大大提高。但碱性砖密度大，会使炉顶的重量增加，这也是不得不考虑的一种情况。 而高铝砖主要用于小炉顶、电极孔和排烟孔的周围。使用寿命比硅砖高1-2倍，主炉顶用碱性砖砌筑。也比硅砖成本比降20%左右。使用高铝砖的铝含量75%以上为烧成高铝砖。也有用85%铝含量的不烧高铝砖，也就是磷酸结合高铝砖。 也有在电炉顶上，采用高铝质捣打料做衬体的，也有高铝质杏宇平台的，按实际使用情况，用高铝质杏宇平台的相对会多一些，而且施工方便，使用寿命也不错。 炉顶排烟孔和小炉顶上的电极孔为圆形，需用异形高铝砖砌筑，施工相当困难，所以，好多厂家使用高铝质杏宇平台浇注，在浇注体内配用锚固砖，这样能形成坚实的整体炉衬，使用寿效果也比较好。 总之，无论使用高铝砖、高铝杏宇平台、碱性砖，都要考虑几个方面，来延长炉盖寿命。一、改进材质，先用 佳的杏宇...
发布时间:
2020
-
07
-
15
浏览次数：107
